FAKRO gootstukken voor het dakraam

Gootstuk elleboogcombinatie

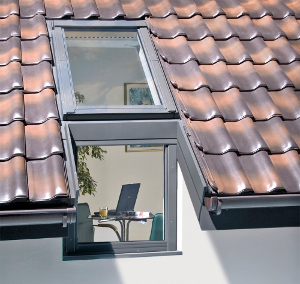

FAKRO gootstuk voor elleboogcombinatieHet koppelgootstuk voor de elleboogcombinatie maakt montage mogelijk tussen een verticaal geplaatst gevelelement en een dakraam in een hellend dak (L-vormig). Het EUV/B gootstuk is een universeel gootstuk voor geprofileerde dakbedekking tot 90 mm profielhoogte. Het type EUV-L/B is bestemd voor vlakke overlappende dakbedekking (2x 5mm).

Het EU_/B gootstuk is geschikt voor een L-vormige koppeling tussen een verticaal geplaatst gevelelement en een dakraam in een hellend dak. Het kan echter ook gebruikt worden voor meerdere L-vormige combinaties horizontaal naast elkaar geplaatst.

Het L-vormige gootstuk wordt bepaald op basis van de dakbedekking.



Aantal onderdelen: 7
Materiaal: aluminium met polyester laklaag of titaanzink of koper
Kleur: standaard RAL 7022 of een klassieke RAL-kleur naar wens
Dakhelling: tussen 15° en 55°
Afwerking: aluminium gevelafdekprofielen (lengte 20cm)

Elementen

doorsnede EUV_B gootstuk

1 – gootstuk voor bovenliggend dakraam (zonder onderelement)
2 – verbindingselement tussen beide dakramen
3 – verbindingselement tussen beide dakramen
4 – zijgoten
5 – aluminium gevelafdekprofiel
6 – aluminium gevelafdekprofiel
7 – isolatiestrook van schapenwol
