Vlakke lichttunnel met vaste buis

profiel lichttunnel met vaste buisDe SR_ lichttunnel brengt de juiste hoeveelheid natuurlijk licht binnen in vertrekken waar geen dakramen of verticale ramen geplaatst kunnen worden. De lichttunnel heeft een vaste buis gemaakt van reflecterend aluminium, bedekt met zilverkleurige reflecterende coating die 98% van het licht doorlaat. De binnenkant van de buis werkt als een spiegel. Dit type van lichtdoorlatende buis zorgt ervoor dat er een grote hoeveelheid daglicht in de ruimte komt.

De lichttunnel past in elk huis, maar door de hoge effectiviteit is deze lichttunnel ook uitermate geschikt in gebouwen waar het daglicht een grote afstand moet afleggen (tot 12 meter).

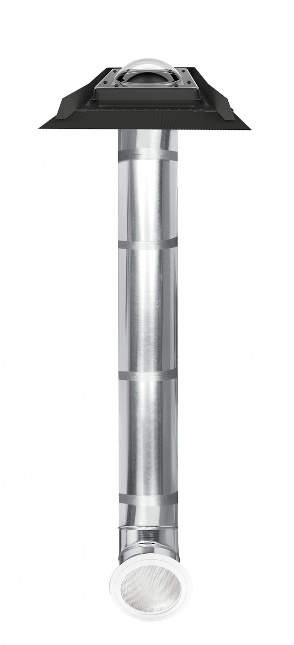

De lichttunnel is opgebouwd uit de volgende elementen: een vlakke glasplaat (hellend dak) of koepel (platdak), vaste buizen met een lengte van 1,8 meter of 2,1 meter (afhankelijk van de diameter van de buis), een knikstuk, plafondarmatuur met prismatische ruit en een montagekit met geïntegreerd gootstuk voor geprofileerd dak (SRH), leien dak (SRL) of platdak (SRF).

De SR_ lichttunnel is leverbaar in drie uitvoeringen:

  • Hellend dak, type SR_ : standaard uitvoering met vlakke glasplaat. Verlicht de ruimte onder het plafondarmatuur.
  • Hellend dak, type SR_-L : voorzien van volledig transparante vlakke glasplaat dat gelijktijdig de tussenliggende zolder én de ruimte onder het plafondarmatuur verlicht.
  • Platdak, type SRF: voorzien van een koepel voor het afvoeren van het water.

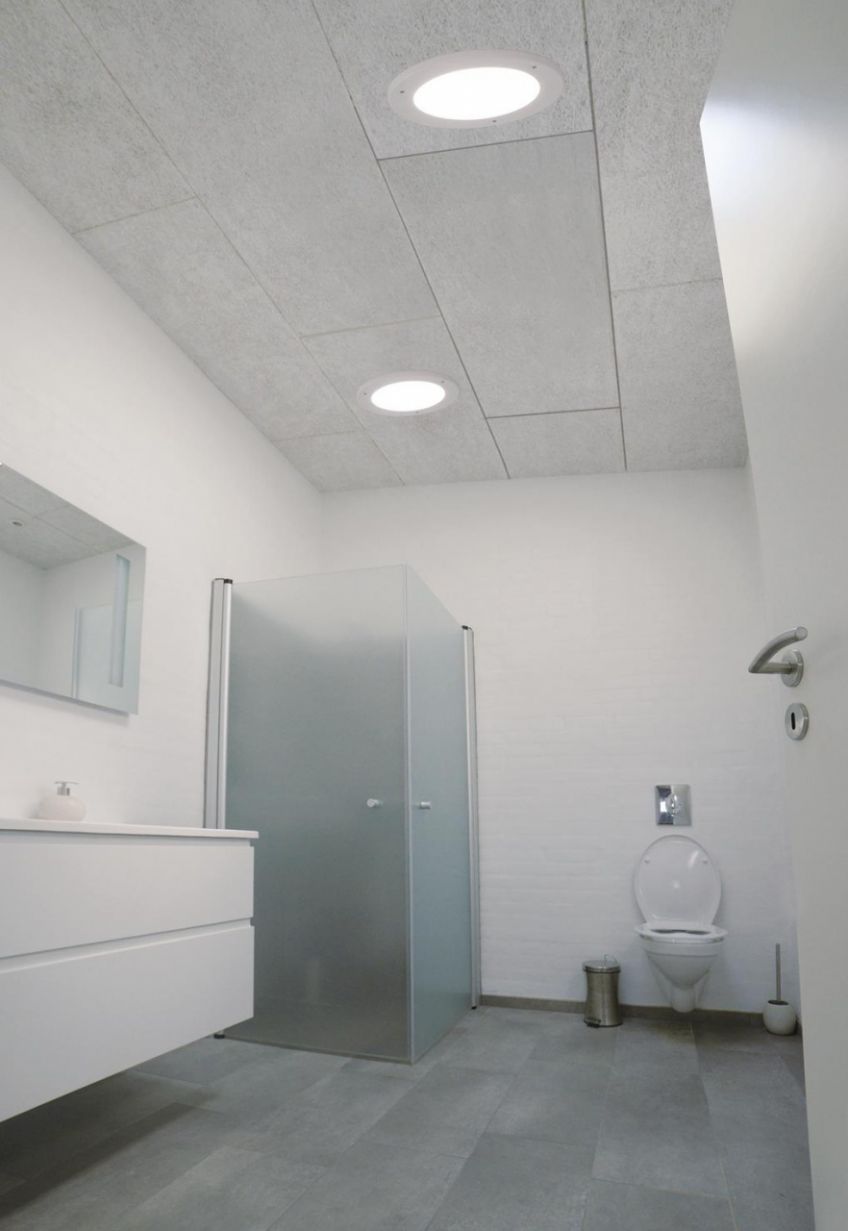

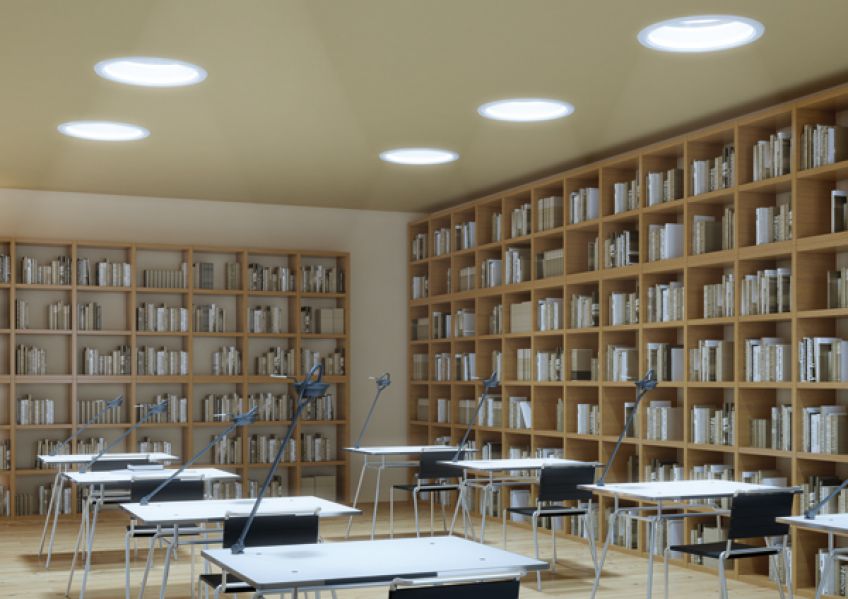

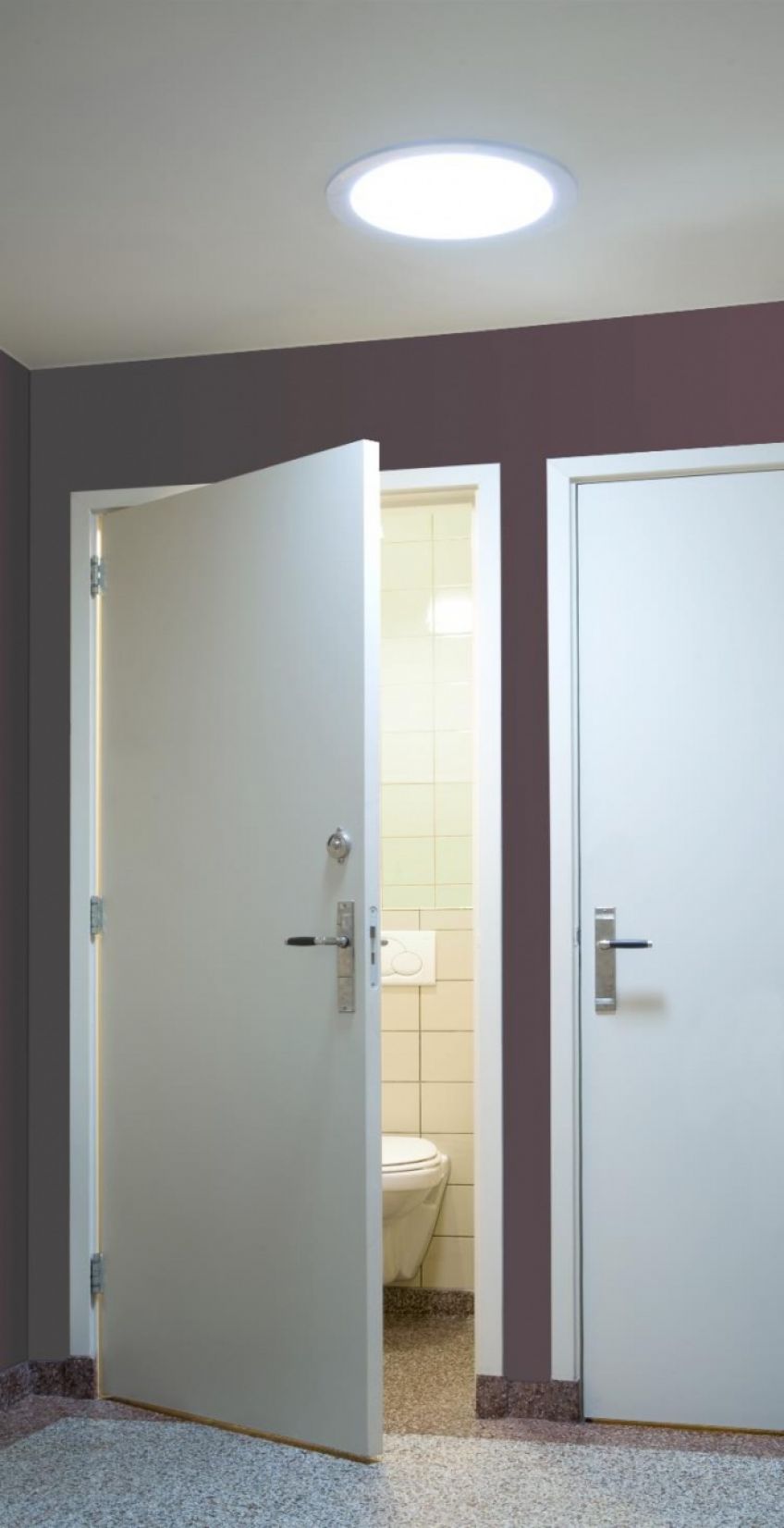

Foto's



Eigenschappen van deze lichttunnel

  • De lichttunnel bestaat uit drie rechte vaste buizen van 61 cm lengte (type SRM) en een knikstuk (type SRK).
  • Lichttunnel type SR_ bestaat extra uit een vlakke glasplaat, geïntegreerd gootstuk voor het hellende dak en een plafondarmatuur met lichtverdeler.
  • Lichttunnel type SR_-L bestaat extra uit een vlakke glasplaat, geïntegreerd gootstuk voor het hellende dak en een plafondarmatuur met lichtverdeler. De vlakke glasplaat is geheel transparant, waardoor ook de tussenliggende ruimte belicht wordt.
  • Lichttunnel type SRF bestaat extra uit een koepel, geïntegreerd gootstuk voor het platte dak en een plafondarmatuur met lichtverdeler.
  • De vaste buis is gemaakt van reflecterend aluminium, bedekt met een zilverkleurige reflecterende coating die tot 98% licht doorlaat tot de onderliggende ruimte (in vergelijking, een nieuwe spiegel heeft een lichtdoorlaatbaarheid van 90-95%).
  • De vlakke glasplaat en de koepel zijn voorzien van één laag gehad glas van 4 mm dikte.
  • Het SRK knikstuk maakt het mogelijk om de hoek van de lichttunnel aan te passen om installatie obstakels te vermijden.
  • Het gootstuk zorgt voor een naadloze aansluiting met de dakbedekking en is gemakkelijk te monteren. In het midden van het gootstuk is een reflecterende ring bevestigd.
  • Toepasbaar bij hellende daken van 15 tot 60 graden of in platte daken van 0 tot 15 graden.
  • 7 jaar garantie op de lichttunnels.


Doorsnede van lichttunnel

doorsnede vlakke lichttunnel met vaste buis



Afmetingen

afmetingen lichttunnel vast   afmetingen lichttunnel vast   afmetingen lichttunnel vast

* Het knikstuk SRK is alleen los verkrijgbaar.
