Elleboograam

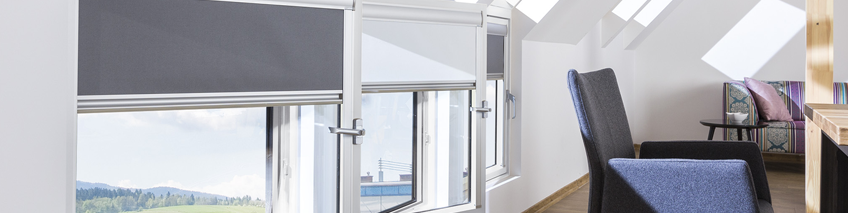

Elleboograam - FAKROVerticale plaatsing, meer daglicht

Het FAKRO elleboograam is een gevelraam dat verticaal in de gevel geplaatst wordt in combinatie met een bovenliggend dakraam dat zich in een hellend dak bevindt. Hiermee vergroot je het gezichtsveld naar buiten toe en haal je meer natuurlijk daglicht jouw ruimte binnen.

Uitvoeringen
Het elleboograam is verkrijgbaar in drie uitvoeringen:

  • Draai-kiepraam BD_: het raam kiept tot een maximale opening van 12 cm en draait zijwaarts open tot 90°. Dit kan zowel rechtsdraaiend (BDR) als linksdraaiend (BDL). Het raam is voorzien van een afsluitbare handgreep.
  • Kiepraam BV_: het raam kiept tot een maximale opening van 12 cm. Het raam is voorzien van een afsluitbare handgreep.
  • Vast raam BX_: een vast raam, zonder openingsmogelijkheid.





Foto's



Eigenschappen van dit dakraam

  • Het elleboograam wordt in de gevel geplaatst door de toepassing van het EUV/B gootstuk.
  • Het raam is alleen te combineren met een bovenliggend dakraam dat zich in een hellend dak bevindt.
  • Vergroot het gezichtsveld en de lichtinval met dit dakraam.
  • Verhoogde veiligheid door veiligheidsbeglazing met gelamineerde beglazing.
  • Koppeling mogelijk met dakraam in een dakhelling van 15-55°.
  • Vacuüm geïmpregneerd en verlijmd grenenhout.
  • Originele FAKRO binnenzonwering mogelijk o.a. ARF verduisterend rolgordijn, APF honeycomb plissé of ARP rolgordijn met zijgeleiding



Uitvoeringen

  • BDR, BDL


    • topkwaliteit grenenhoutvacuüm geïmpregneerd en verlijmd grenenhout
    • BDR/BDL: afgewerkt met 2 lagen blanke, ecologisch verantwoorde acryllak
    • BDR/U, BDL/U: afgewerkt met 3 lagen witte polyurethaanlak*
    • geschikt voor vochtige ruimtengeschikt in vochtige ruimten zoals badkamers en keukens (BDR/U, BDL/U)
    BD_ P2
    • 1,3 W/m²K Uw raam 1,1 W/m²K Ug glas 37 dB geluidswerendheid Rw 4-15-33.2 Glaspakket argon gasvulling + geharde buitenruit + gelamineerde binnenruit, inbraakwerend klasse P2A BD_: dubbel - blank, BD_/U: 3-voudig wit laklaag 2 afdichtingsrubbers + handgreep
    * NCS S0502-Y, benadert kleur RAL 9010.
  • BV_


    • topkwaliteit grenenhoutvacuüm geïmpregneerd en verlijmd grenenhout
    • BVP: afgewerkt met 2 lagen blanke, ecologisch verantwoorde acryllak
    • BVU: afgewerkt met 3 lagen witte polyurethaanlak*
    • geschikt voor vochtige ruimtengeschikt in vochtige ruimten zoals badkamers en keukens (BVU)
    BV_ P2
    • 1,3 W/m²K Uw raam 1,1 W/m²K Ug glas 37 dB geluidswerendheid Rw 4-15-33.2 Glaspakket argon gasvulling + geharde buitenruit + gelamineerde binnenruit, inbraakwerend klasse P2A BVP: dubbel - blank, BVU: 3-voudig wit laklaag 2 afdichtingsrubbers + handgreep
    * NCS S0502-Y, benadert kleur RAL 9010.



  • BX_


    • topkwaliteit grenenhoutvacuüm geïmpregneerd en verlijmd grenenhout
    • BXP: afgewerkt met 2 lagen blanke, ecologisch verantwoorde acryllak
    • BXU: afgewerkt met 3 lagen witte polyurethaanlak*
    • geschikt voor vochtige ruimtengeschikt in vochtige ruimten zoals badkamers en keukens (BXU)
    BX_ P2
    • 1,3 W/m²K Uw raam 1,1 W/m²K Ug glas 37 dB geluidswerendheid Rw 4-15-33.2 Glaspakket argon gasvulling + geharde buitenruit + gelamineerde binnenruit, inbraakwerend klasse P2A BXP: dubbel - blank, BXU: 3-voudig wit laklaag 2 afdichtingsrubbers - handgreep
    * NCS S0502-Y, benadert kleur RAL 9010.

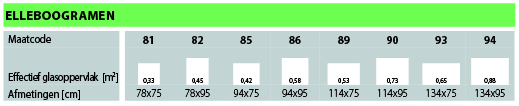

Afmetingen

Afmetingen
Let op! Bestel altijd een gootstuk bij het dakraam. Het gootstuk zorgt voor een waterdichte aansluiting tussen het dakraam en het dak. Het gootstuk voor elleboogramen houdt de maat aan van het bovenliggend dakraam.



Montageadvies





Originele FAKRO gootstukken
Gebruik voor een correcte montage van FAKRO dakramen altijd originele FAKRO gootstukken. Maak je geen gebruik van originele FAKRO gootstukken, bestel dan een set EKB-profielen bij het FAKRO dakraam.


Vind een monteur
Een zorgeloze montage? Vind een van onze gecertificeerde FAKRO montagespecialisten bij jou in de buurt voor de installatie van een FAKRO dakraam.



Je wordt nu doorgestuurd naar de website van onze montagedienst.



Handleidingen en brochures



Montagehandleidingen

FAKRO montagehandleiding D_F

Montagevideo's

FAKRO YouTube kanaal - montagevideo's





Certificaten

FSC keurmerk





Het BDL(/U) P2, BDR(/U) P2, BVP P2, BVU P2, BXP P2 en BXU P2 dakraam zijn voorzien van het FSC® keurmerk. Dit garandeert dat het hout afkomstig is uit verantwoord beheerde bossen.

Komo attest

KOMO attest 20371

FAKRO dakramen - nog meer kwaliteit door thermopro technologie

Keurmerk HoutbouwersNL
