FAKRO gootstukken voor het dakraam

Koppelgootstukken

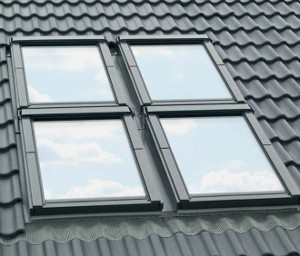

Koppelgootstukken FAKRO voor combinatiesFAKRO heeft een uniek koppelsysteem ontwikkeld. FAKRO dakramen kunnen hierdoor in vrijwel elke combinatie worden geplaatst. Dakramen met dezelfde hoogte worden horizontaal met elkaar gecombineerd en dakramen met dezelfde breedte verticaal. Het koppelsysteem is geschikt voor alle typen FAKRO dakramen, van tuimeldakramen tot uitzet-tuimeldakramen.

Dieper geplaatste dakramen
Bij dieper geplaatste dakramen met inbouwdiepte 'J' is alleen een horizontale combinatie mogelijk.

Koppelafstand
De koppelafstand tussen de dakramen bedraagt standaard 10 cm, zowel horizontaal als verticaal. Andere horizontale tussenafstanden binnen het assortiment zijn 40 mm en de minimale koppelafstand van 18 mm. Verticaal is de minimale koppelafstand van 60 mm ook mogelijk.

Benodigde horizontale en verticale koppelafstand bij plaatsing van buitenzonweringen:

  • Rolluiken: 100 mm en 180 mm.
  • Handbediende screens, type AMZ NewLine: 18 mm en 80 mm.
  • Elektrisch bediende screens, type AMZ Z-Wave en AMZ Solar: 40 mm en 100 mm.




Eigenschappen koppelgootstuk

Uitvoering: sterk geprofileerde dakbedekking (KH)
Afstand tussen de dakramen: standaard 10 cm, ander op aanvraag
Combinatiemogelijkheden: verticaal en/of horizontaal
Materiaal: aluminium met polyester laklaag of titaanzink of koper
Kleur: standaard RAL 7022 of een classic RAL-kleur naar keuze
Inbouwdiepte: N (+3 cm), V (0) of J (-3 cm)



Voorbeelden van veelvoorkomende blokcombinaties

FAKRO koppelgootstukken - blokcombinaties 1

FAKRO koppelgootstukken - blokcombinaties 2

FAKRO koppelgootstukken - blokcombinaties 3



Afwijkende combinaties



FAKRO levert standaard combinatiegootstukken voor dakramen die 10 cm van elkaar worden geplaatst. Als daarvan wordt afgeweken en dakramen op een willekeurige wijze aan elkaar worden gekoppeld dan is er sprake van maatwerk.

FAKRO adviseert u hier graag vooraf over!
Met combinatiegootstukken kan een oneindig aantal dakramen met elkaar worden gecombineerd.

FAKRO afwijkende combinaties in gootstukken




Voorbeelden afwijkende combinaties

FAKRO gootstukken - afwijkende combinaties


Montageadvies

Montage specialist FAKRO


Tip: Een zorgeloze montage? Neem contact op met een van onze gecertificeerde FAKRO montagespecialisten voor de installatie van uw dakraam.



Handleiding en brochure



Montagehandleiding

FAKRO montagehandleiding D_F

Montagevideo's

FAKRO YouTube kanaal - montagevideo's
FAKRO brochures (plat)dakramen
