Werking van het Z-Wave systeem

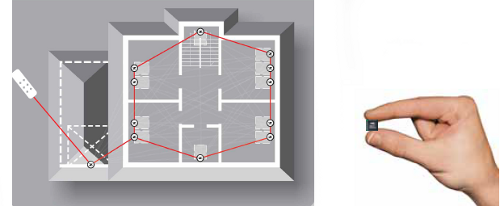

Z-Wave werkingsprincipe - FAKROZ-Wave werkt op basis van een signaal dat via een uitgestippelde route van zender naar ontvanger gaat. Als het systeem door bijvoorbeeld een afstandsbediening (of tablet) een opdracht uitzendt, dan gaat dit via die route naar het juiste apparaat. Vervolgens wordt de opdracht (bijvoorbeeld een lamp aan- of uitzetten) uitgevoerd. In dit voorbeeld communiceren de afstandsbediening (zender) en de garagedeur (ontvanger) met elkaar door het principe opdracht en bevestiging.

Is er een obstakel in de communicatie en kan het signaal de garagedeur niet bereiken, dan zoekt het systeem automatisch een nieuwe route. Deze nieuwe route loopt via andere apparaten die verbonden zijn met het Z-Wave systeem. Zo heeft het protocol vrijwel onbeperkt bereik. Het hele Z-Wave protocol is opgenomen in een kleine chip. De standaard Z-Wave chip bestaat uit een: processor, flashgeheugen, radiozender en ontvanger.

Energiezuinig
Z-Wave is een zeer efficiënt en energiebesparende technologie. Veel apparaten binnen het systeem werken alleen op batterijen die pas na minimaal één jaar vervangen hoeven te worden. Andere apparaten worden op het stroomnet aangesloten. Hierbij is het ook mogelijk om het energieverbruik te monitoren.



Z-Wave | éénkanaalsbediening

Via de éénkanaalsbediening van het Z-Wave systeem is het mogelijk om één of meerdere gelijke elektrische producten aan te sturen. Dit kan bijvoorbeeld het tegelijk openen/sluiten van twee elektrische dakramen zijn of het tegelijk openen/sluiten van vier dakramen en de binnenzonwering. Kortom, het is mogelijk om tot 231 producten te bedienen waarbij ze tegelijk dezelfde opdracht uitvoeren. De aansturing gaat via een enkele wandschakelaar (ZWL1) of afstandsbediening (ZWP10).

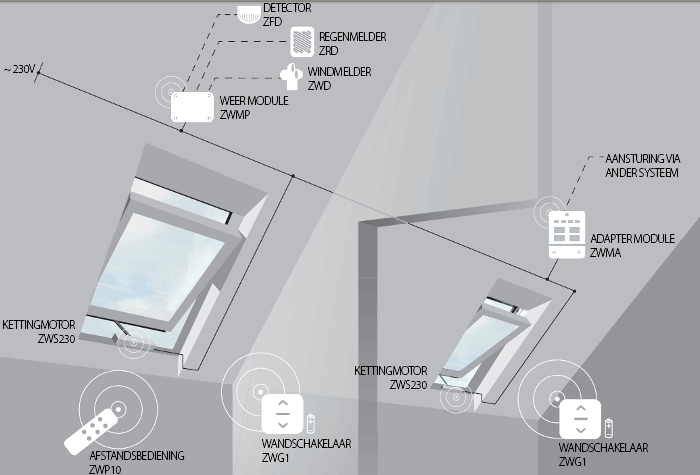

Eénkanaalsbediening FAKRO Z-Wave producten



Installatie
Om de set te monteren is het noodzakelijk dat er 230V AC stroom geleverd wordt aan de ZWS230-motor via een 2x1 mm² aansluitkabel. Weersensoren worden aangesloten op de ZWMP-module door middel van de volgende kabels: ZRD 3x0,5 mm² en ZWD 2x0,5 mm². De lengte van de kabel hangt af van de individuele behoefte van de gebruiker. Een gedetailleerde beschrijving van de bedrading staat in de montagehandleiding voor de elektrische accessoires. De wandschakelaar (ZWL1) wordt gemonteerd op een muur of ander vlak oppervlak, door middel van bijgeleverde schroeven of dubbelzijdig zelfklevende tape. Deze wandschakelaar kan ook op andere plaatsen bevestigd worden, doordat deze aangedreven wordt door een 3V-batterij.



Aansluiting op andere besturingssystemen
Elektrische Z-Wave producten van FAKRO kunnen met de adaptermodule ZWMA bediend worden met andere communicatiesystemen. De module bezit vier digitale ingangen waarop de potentiaalvrije signalen van de verschillende externe producten aangesloten kunnen worden, bv. de regensensor, thermostaat, tijdschakelaar, EIB-systeem, etc. De module kan tot 231 producten tegelijkertijd of per groep bedienen.



Z-Wave | multikanaalbediening

Via de multikanaalbediening van het Z-Wave systeem is het mogelijk om één of meerdere elektrische producten individueel of tegelijk aan te sturen. Dit kan bijvoorbeeld het openen van een dakraam zijn, terwijl twee andere dakramen gesloten blijven. Of het sluiten van een enkel rolgordijn in een reeks van drie rolgordijnen. Kortom, het is mogelijk om tot 231 producten te bedienen waarbij ze tegelijk of individueel dezelfde opdracht uitvoeren. De aansturing gaat via een wandschakelaar (ZWL3), draadloze wandschakelaar (ZWK10) of afstandsbediening (ZWP10).

Bij de ZWP10 afstandsbediening is het mogelijk om tot maximaal 231 elektrische producten verdeeld over 10 groepen te bedienen. Bij de ZWL3 wandschakelaar is dit maximaal 231 elektrische producten verdeeld over 3 afzonderlijke groepen en bij de ZWK10 draadloze wandschakelaar tot maximaal 231 elektrische producten verdeeld over 10 afzonderlijke groepen.



multikanaalbediening van fakro z-wave producten



Installatie
Om de set te monteren is het noodzakelijk dat er 230V AC-stroom geleverd wordt aan de Z-Wave dakramen via een 2x1 mm² aansluitkabel. De Z-Wave dakramen zijn standaard voorzien van een ZRD regenmelder en een voorbereiding voor elektrische zonwering. De ZWD weermelder wordt aangesloten op de ZWMP weermodule met een 2x0,5 mm² kabel. Het aantal kabels dat geleverd wordt is afhankelijk van de behoefte van de gebruiker. Een gedetailleerde beschrijving van de bedrading is omschreven in de montagehandleiding voor de elektrische accessoires. De ZWK10 (draadloos) of ZWL3 wandschakelaar wordt gemonteerd op een muur of ander vlak oppervlak door middel van de bijgeleverde schroeven of dubbelzijdig zelfklevende tape. Deze wandschakelaars kunnen ook op andere plaatsen geplaatst worden, doordat ze aangedreven worden door een 3V batterij.
